    控缆技术
    发布时间:2018.04.09    新闻来源:山西金广丰线缆有限公司   浏览次数:

    产品结构示意图



    本产品适用于交流额定电压450/750V及以下自动控制或监测系统、电器仪表连接等场合用传输线。
    产品执行标准
    本产品按照中华人民共和国国家标准GB/T9330-2008标准进行生产。
    使用特性
    交流额定电压:U0/U 450/750V
    最高工作温度:聚氯乙烯(聚乙烯)绝缘不超过70℃;交联聚乙烯绝缘90℃;
    最低环境温度:固定敷设-40℃,非固定-15℃。
    电缆安装敷设温度应不低于0℃。
    电缆允许弯曲半径:非铠装电缆和屏蔽软电缆最小为电缆外径的6倍;铜带屏蔽或钢带铠装电缆最小为电缆外径的12倍。

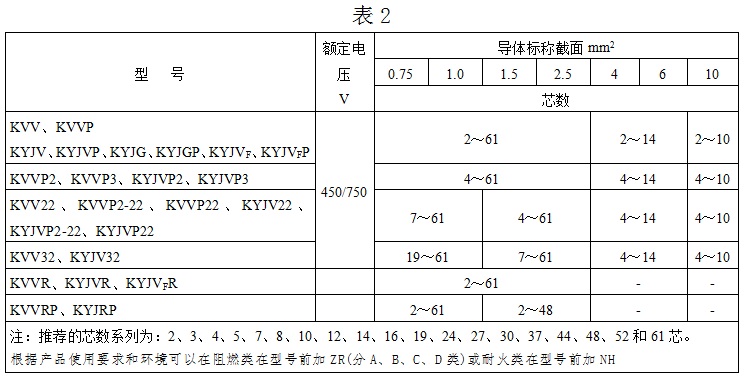

    2、电缆规格


    绝缘线芯识别:

    绝缘线芯识别采用:颜色识别、数字识别、标志线识别等方式

    用颜色识别,5芯及以下电缆的绝缘线芯采用颜色标志时,其优先选用颜色和色序为:

    两芯:无优先选用颜色;

    三芯:黄/绿色、浅蓝色、棕色;或浅蓝色、黑色、棕色;

    四芯:黄/绿色、浅蓝色、黑色、棕色;或浅蓝色、黑色、棕色、黑色或棕色;

    五芯:黄/绿色、浅蓝色、黑色、棕色、黑色或棕色;或浅蓝色、黑色、棕色、黑色或棕色、黑色或棕色;

    用数字识别,由内层到外层从1开始按自然数序顺时针方向排列,数字标志颜色应与绝缘颜色有明显的不同,优先选用颜色绝缘为黑色,数字为白色。

    标志线识别,在特定的情况下,允许采用标志线识别,即在电缆成缆线芯由两种颜色的线芯组成,其中一根做为标志线,在成缆线芯中每层中放置一根标志线,其他线芯按顺时针进行识别,标志线一般为较醒目的黄色,其他线芯为黑色或浅蓝色。

    主要技术指标

    120℃时导体直流电阻符合GB/T3965

    2、绝缘电阻及绝缘标称厚度符合表3规定


    3、成品电缆经受工频交流3.0kV/5min电压试验不击穿。

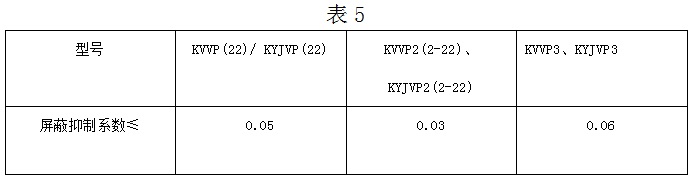

    4、屏蔽型控制电缆屏蔽抑制系数



    5、对于阻燃型电缆,其阻燃等级要求符合GB/T19666-2005的规定,并通过GB/T18380-2001规定的相应阻燃等级的火焰条件下的燃烧试验,客户没有提出阻燃等级要求的按C类阻燃电缆生产

    6、对于耐火型电缆,其耐火等级要求符合GB/T19666-2005的规定,并通过GB/T19216-2003规定的相应耐火等级的火焰条件下的电缆的线路完整性燃烧试验,客户没有提出耐火等级要求的按B类耐火电缆生产

    7、对于无卤低烟型电缆,其无卤性能符合GB/T17650-1998规定的要求,低烟性能符合GB/T17651-1997规定的要求。

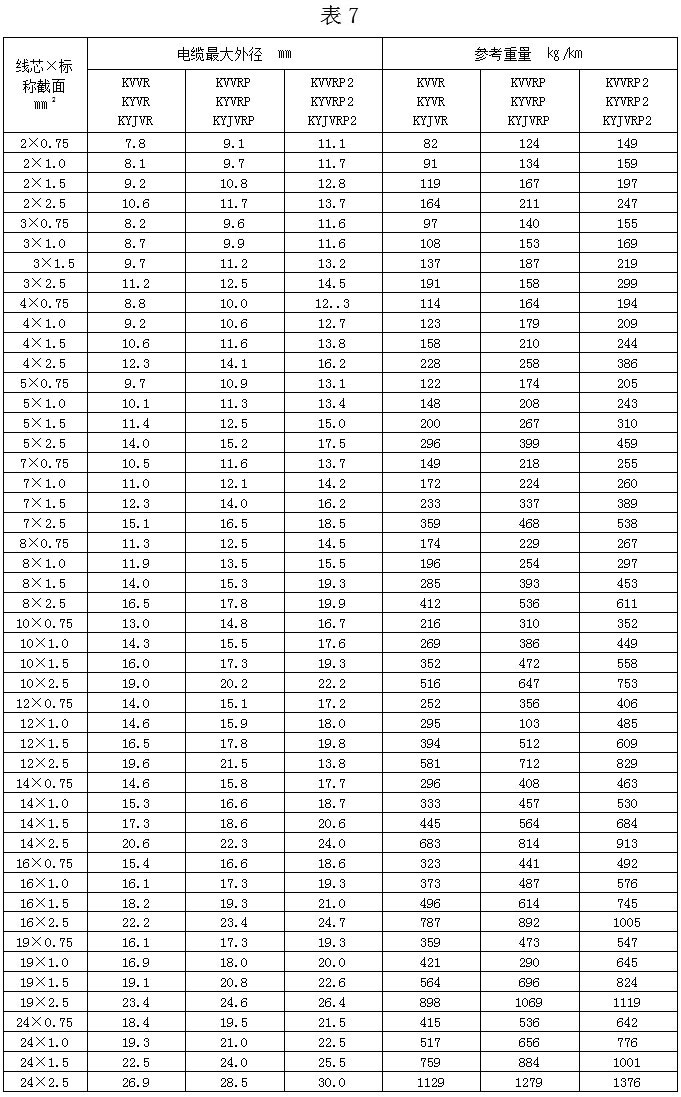

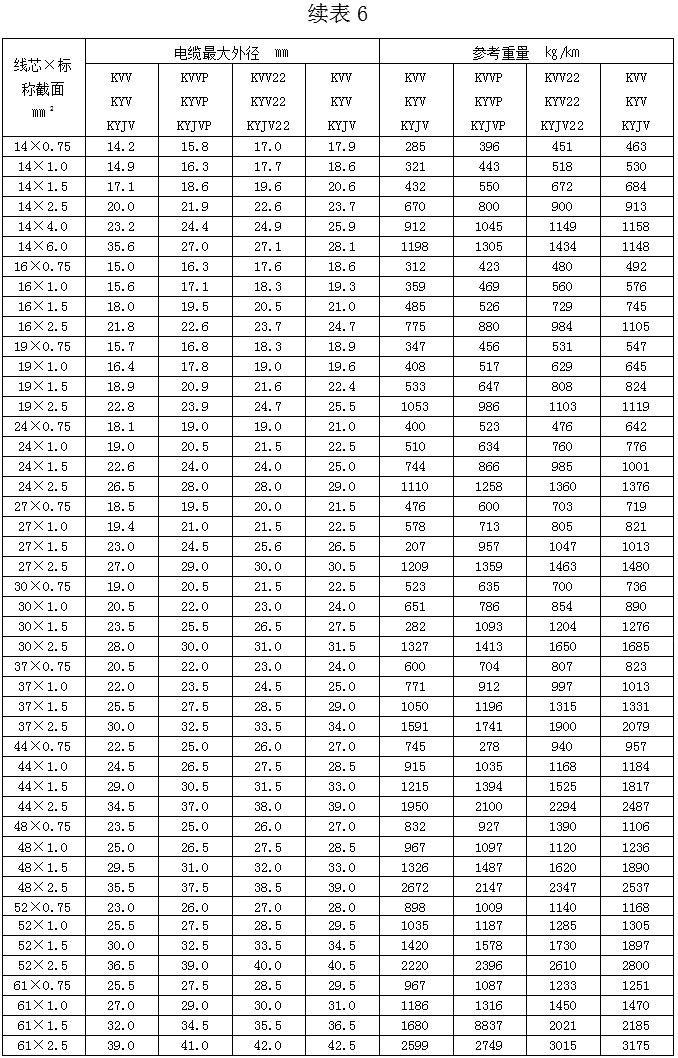

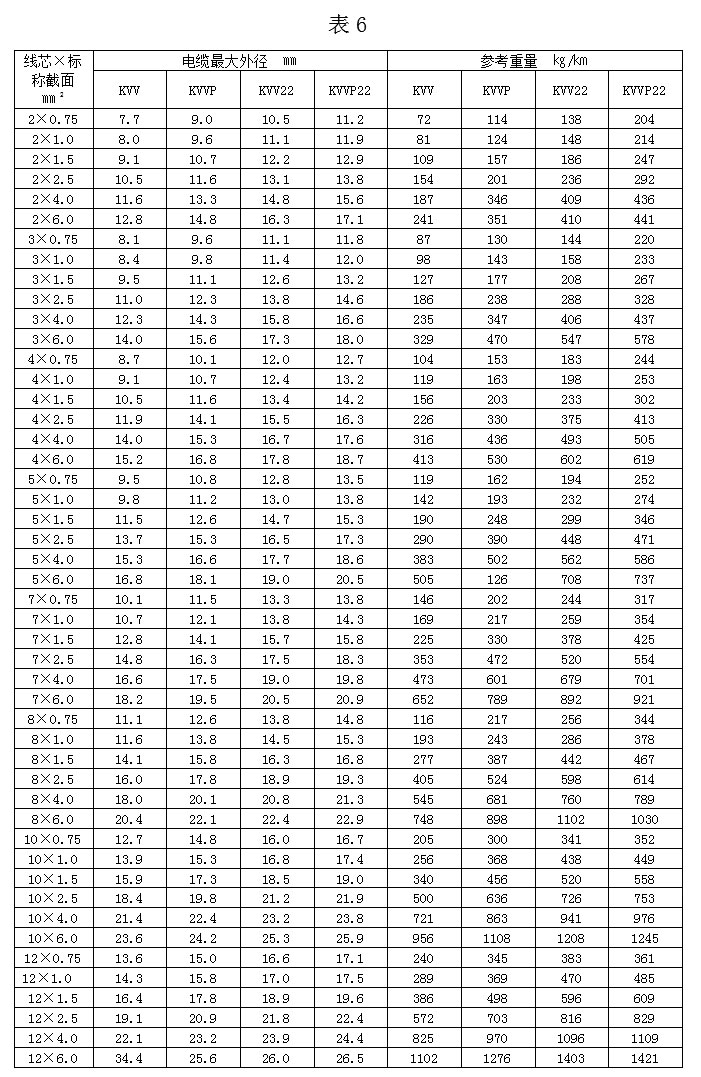

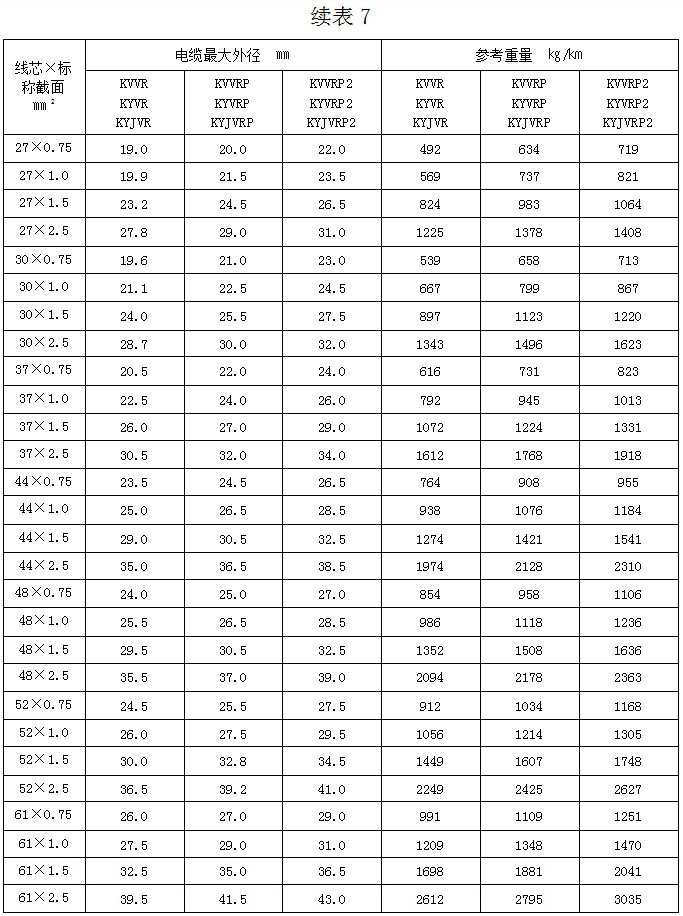

    典型产品电缆结构参数(参考值)
