    控制及计算机电缆介绍
    发布时间:2018.04.10    新闻来源:山西金广丰线缆有限公司   浏览次数:


    一、塑料绝缘控制电缆

    产品结构示意图

    本产品适用于交流额定电压450/750V及以下自动控制或监测系统、电器仪表连接等场合用传输线。

    产品执行标准

    本产品按照中华人民共和国国家标准GB/T9330-2008标准进行生产。

    使用特性

    • 交流额定电压:U0/U 450/750V
    • 最高工作温度:聚氯乙烯(聚乙烯)绝缘不超过70℃;交联聚乙烯绝缘90℃;
    • 最低环境温度:固定敷设-40℃,非固定-15℃。
    • 电缆安装敷设温度应不低于0℃。
    • 电缆允许弯曲半径:非铠装电缆和屏蔽软电缆最小为电缆外径的6倍;铜带屏蔽或钢带铠装电缆最小为电缆外径的12倍。

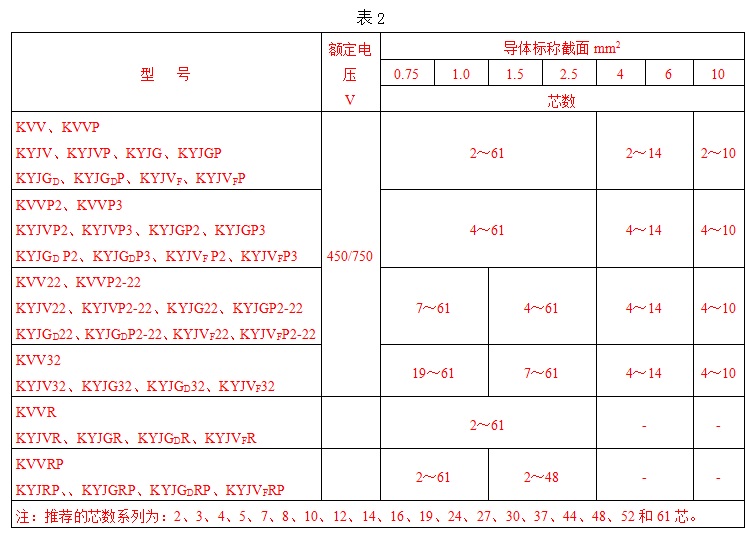

    电缆规格

    绝缘线芯识别:

    绝缘线芯识别采用:颜色识别、数字识别、标志线识别等方式

    • 用颜色识别,5芯及以下电缆的绝缘线芯采用颜色标志时,其优先选用颜色和色序为:

    两芯:无优先选用颜色;

    三芯:黄/绿色、浅蓝色、棕色;或浅蓝色、黑色、棕色;

    四芯:黄/绿色、浅蓝色、黑色、棕色;或浅蓝色、黑色、棕色、黑色或棕色;

    五芯:黄/绿色、浅蓝色、黑色、棕色、黑色或棕色;或浅蓝色、黑色、棕色、黑色或棕色、黑色或棕色;

    • 用数字识别,由内层到外层从1开始按自然数序顺时针方向排列,数字标志颜色应与绝缘颜色有明显的不同,优先选用颜色绝缘为黑色,数字为白色。
    • 标志线识别,在特定的情况下,允许采用标志线识别,即在电缆成缆线芯由两种颜色的线芯组成,其中一根做为标志线,在成缆线芯中每层中放置一根标志线,其他线芯按顺时针进行识别,标志线一般为较醒目的黄色,其他线芯为黑色或浅蓝色。

    主要技术指标

    1.20℃时导体直流电阻符合GB/T3965

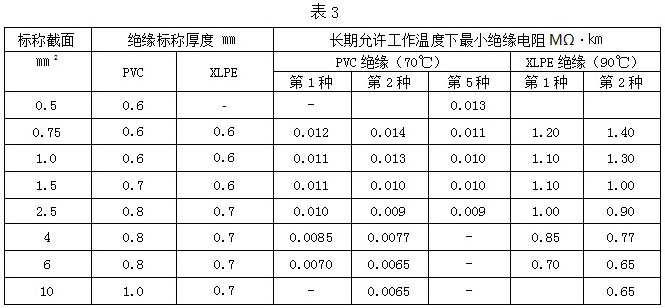

    2.绝缘电阻及绝缘标称厚度符合表3规定


    3.成品电缆经受工频交流3.0kV/5min电压试验不击穿。

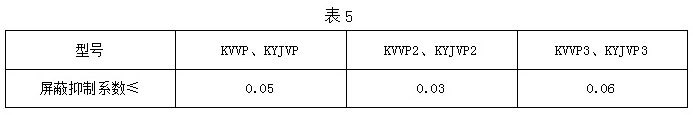

    4.屏蔽型控制电缆屏蔽抑制系数

    5.对于阻燃型电缆,其阻燃等级要求符合GB/T19666-2005的规定,并通过GB/T18380-2001规定的相应阻燃等级的火焰条件下的燃烧试验,客户没有提出阻燃等级要求的按C类阻燃电缆生产

    6.对于耐火型电缆,其耐火等级要求符合GB/T19666-2005的规定,并通过GB/T19216-2003规定的相应耐火等级的火焰条件下的电缆的线路完整性燃烧试验,客户没有提出耐火等级要求的按B类耐火电缆生产

    7.对于无卤低烟型电缆,其无卤性能符合GB/T17650-1998规定的要求,低烟性能符合GB/T17651-1997规定的要求。

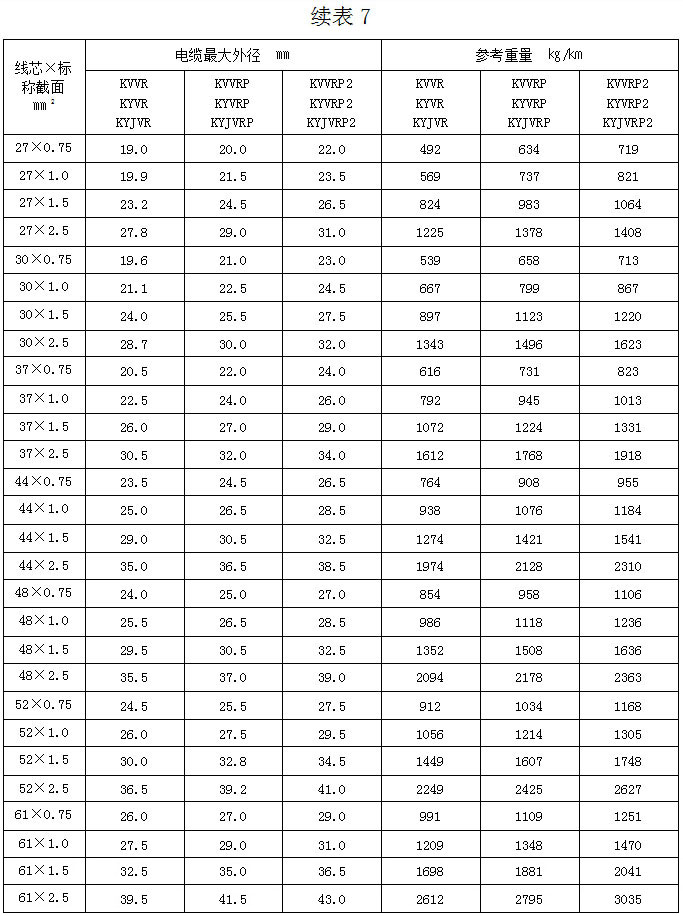

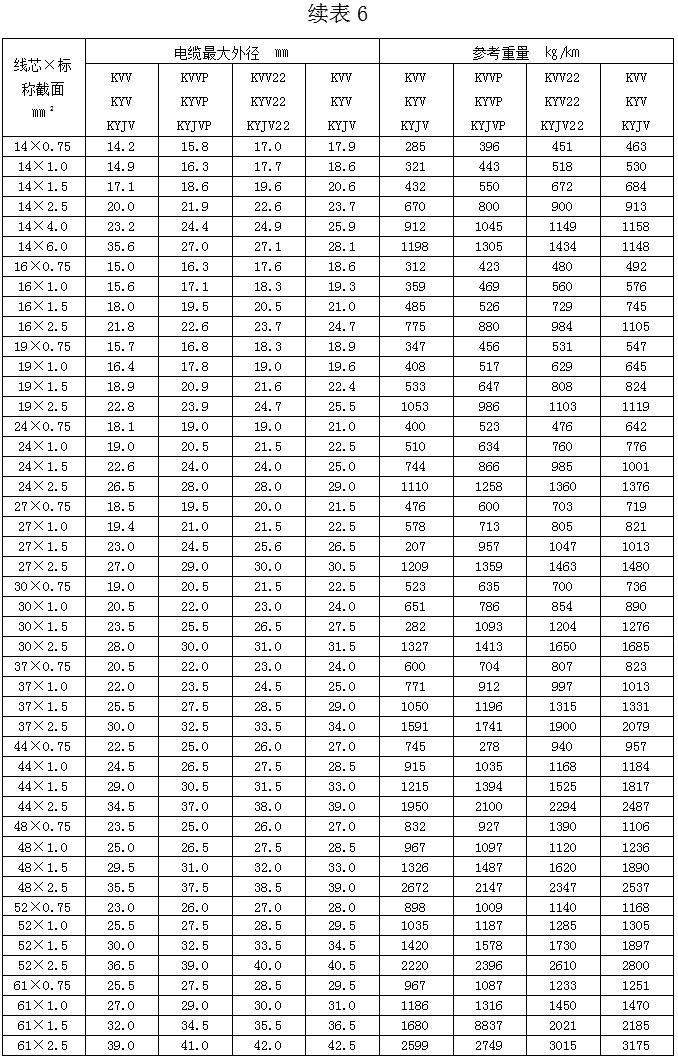

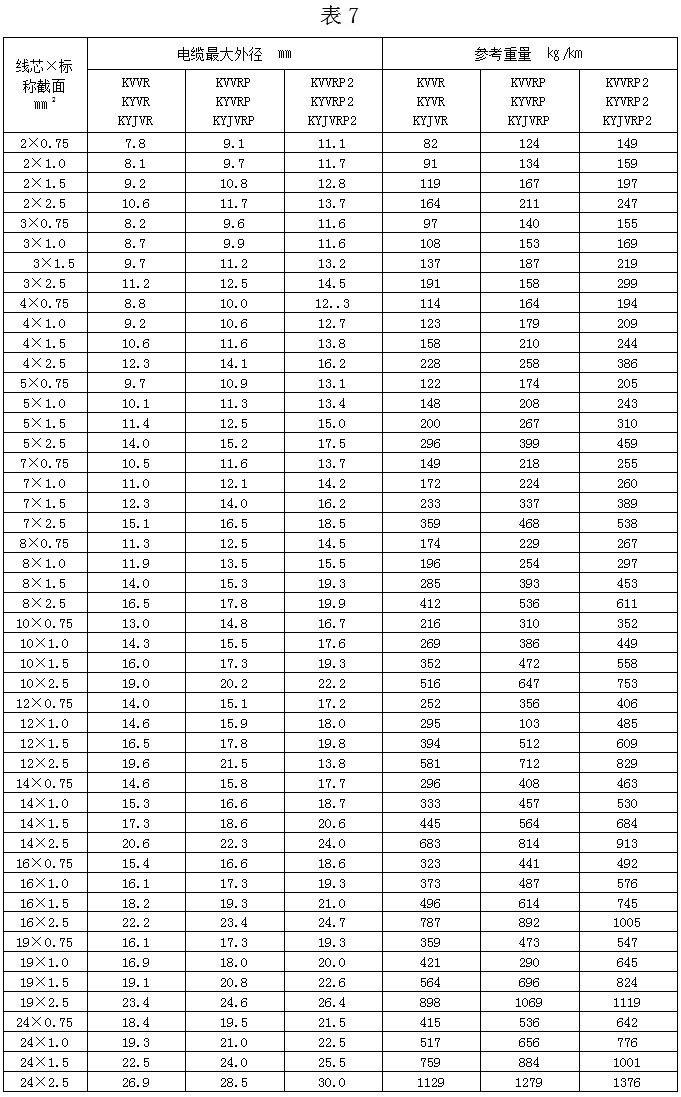

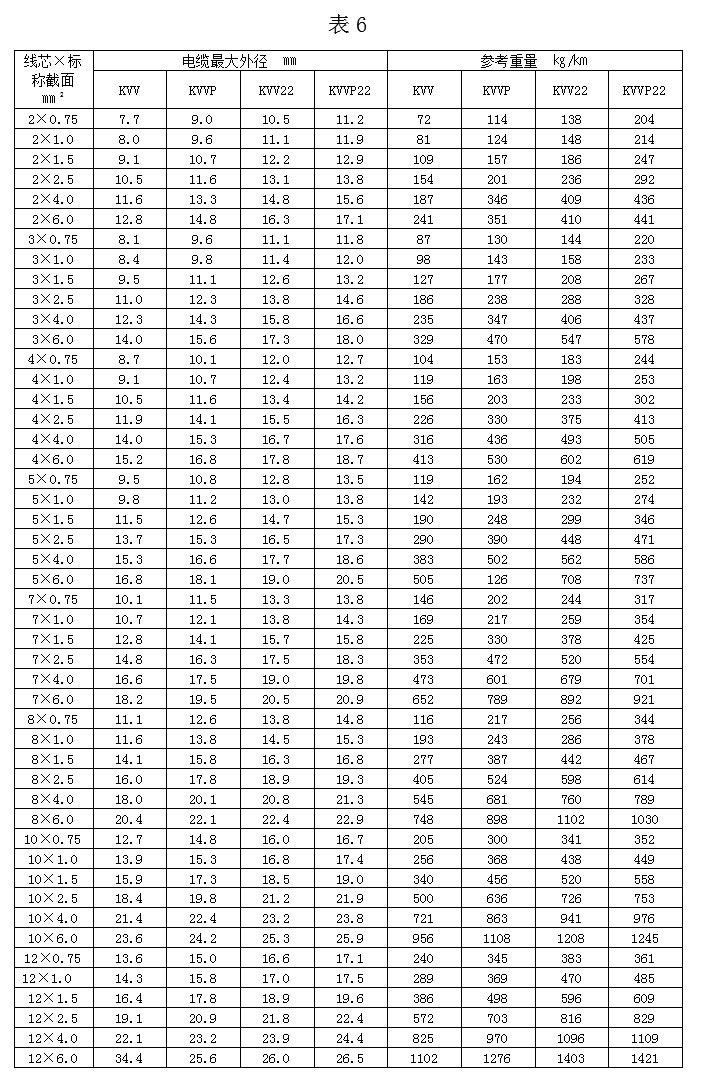

    典型产品电缆结构参数(参考值)



    二、塑料绝缘计算机电缆


    产品结构示意图

    产品简介

    塑料绝缘计算机电缆分聚氯乙烯绝缘、聚乙烯绝缘、交联聚乙烯绝缘,适用于额定电压300/500V及以下防干扰性能要求较高的电子精密仪器,检测仪器、仪表的连接,在高频场合下更能显示出其优越信号传输与抗电磁干扰的性能,产品广泛应用于电力、冶金、石化等行业以电子计算机为主的自动控制系统、计算机集散控制系统、自动化控制系统。

    产品执行标准

    本产品按照标准TICW/06-2009进行生产

    三、使用特性

    • 1.交流额定电压:U0/U 300/500KV
    • 2.最高工作温度:聚氯乙烯绝缘及聚乙烯绝缘不超过70℃,交联聚乙烯绝缘90℃
    • 3.最低环境温度:聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃
    • 4.电缆安装敷设温度应不低于0℃。
    • 5.电缆允许弯曲半径:非铠装电缆最小为电缆外径的6倍,铜带屏蔽及钢带铠装电缆最小为电缆外径的12倍
    产品规格

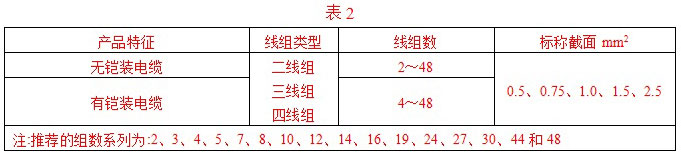

    电缆的规格由线组(对绞组或三线组)数×线组×导体标称截面组成,如:4×2×1.0,电缆的具体规格应符合表2的规定。

    绝缘线芯及线组识别:

    计算机电缆的缆芯由不同颜色的线对组或三线组(以下统称为线组)绞合而成,其绝缘线芯和线组的识别采用:颜色识别+标志色带识别、颜色识别+数字识别等方式

    • 用颜色识别+标志色带识别,所有线组由两色(对绞组)或三色(三线组)绞合而成,在每组线组中加一根规定颜色的标志色带(线)来对线组识别。
    • 颜色识别+数字识别,所有线组由两色(对绞组)或三色(三线组)绞合而成,以线组为单位在绝缘线芯上按自然数顺序印上1、2、3……进行识别。

    技术性能:

    • 导体直流电阻:符合GB/T3956标准规定
    • 绝缘电阻

    • 工作电容

    • 屏蔽性能

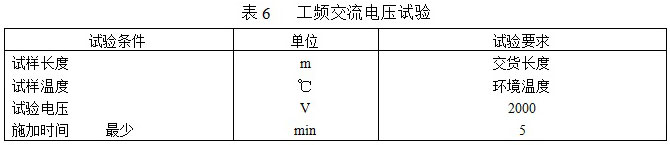

    • 电缆应能经受表6规定的工频交流电压试验,不击穿。

    • 对于阻燃型电缆,其阻燃等级要求符合GB/T19666-2005的规定,并通过GB/T18380-2001规定的相应阻燃等级的火焰条件下的燃烧试验,客户没有提出阻燃等级要求的按C类阻燃电缆生产
    • 对于耐火型电缆,其耐火等级要求符合GB/T19666-2005的规定,并通过GB/T19216-2003规定的相应耐火等级的火焰条件下的电缆的线路完整性燃烧试验,客户没有提出耐火等级要求的按B类耐火电缆生产
    • 对于无卤低烟型电缆,其无卤性能符合GB/T17650-1998规定的要求,低烟性能符合GB/T17651-1997规定的要求。
